Mitsubishi EVO X +PLUS sekvenční převodovka

Světová #1 v rychlosti a hladkosti sekvenčního řazení.

Plně sekvenčí převodovka Mitsubishi EVO 4-9 a X je dodávána s naším lehkým zadním obalem, středním obalem a držákem silentbloku i v případě dodání pouze sekvenčního kitu. Tato převodovka má nejrychlejší řadící mechanismus a nejsilnější hřídele, kola, jádra, přesuvníky a vidličky, co se týká 6ti stupňových sekvenčních převodovek na trhu. Zároveň je vybavená olejovým čerpadlem, které prodlužuje životnost součástek a díky vedení oleje od čerpadla je možné snadno přidat olejový chladič. Převodovka má také přípoje pro případné hydraulické řazení.

Zvládne 900Nm točivého momentu.

 Díly a součástky jsou vyrobeny z plného meteriálu vysokolegované oceli, a to včetně řadících vidliček, které jsou navíc nitridovány pro dosažení lepší otěruvzdornosti. Všechny díly jsou leštěny technologií REM izotropické superfinišování.









Při dodání sekvenčního kitu se použije originální bell housing (skříň spojky) a střední diferenciál pro smontování kompletní sekvenční převodovky. Tyto originální díly také dodáváme nové a montáž kompletní převodovky také provdeme.

 Převodovka přímo pasuje do auta bez nutnosti jakýchkoliv úprav.

Kompletní převodovky





 X Shift nabízí buď sekvenční kity anebo kompletní převodovky smontované s OEM díly a připravené k instalaci do auta. OEM díly si může dodat zákazník nebo dodáme úplně nové díly my. Montáž kompletní převodovky v X Shiftu ušetří čas a nejistotu při montování sekvenční převodovky zákazníkem samotným.















Z OEM dílů se používá standardní bell housing (skříň spojky), střední diferenciál s ložisky a drobné díly jako gufera, snímač rychlosti, snímač zpátečky apod.



Dostupné poměry a stálé převody



FD       1. 2.62 / 2.62 / 2.62 / 3.00

4.92    2. 1.92 / 1.85 / 1.92 / 2.00

4.75    3. 1.50 / 1.47 / 1.50 / 1.47

4.31    4. 1.21 / 1.22 / 1.22 / 1.14

4.00    5. 1.00 / 1.04 / 1.04 / 0.89

3.86    6. 0.83 / 0.89 / 0.89


EVO X ready to install gearbox

EVO X ready to install gearbox

Výhody převodovky X Shift



Naše převodovky Mitsubishi EVO IV-X obsahují olejové čerpadlo, tudíž se lépe promazává, což má pozitivní vliv na živnotnost dílů. Také je možné jednoduše přidat olejový chladič - demontují se hadičky na zadním obalu a dostane 3 vstupy a 3 výstupy pro chladič. V neposlední řadě má převodovka připojení pro hydrauliku. Díky preciznímu řadícímu systému je prodleva u zařazení výrazně menši v porovnání s jinými převodovkami. Naše kity obsahují také již zmíněné obaly, ve kterých je řadící mechanismus, olejové čerpadlo atd. K převodovce můžeme dodat také osvědčené pneumatické pádlové řazení MME, pasující přímo na naši převodovku bez nutnosti jakýchkoliv úprav.



Všechny řadící vidličky a části mechanismu jsou frézovány z plného materiálu a zlepšovány, což zajišťuje jejich pevnost. Všechny díly jsou omílány technologií REM izotropické superfinišování.

Short 12/59 = 180km/h at 6500 rpm
Short 12/57 = 186,3 km/h at 6500 rpm
Short 13/56 = 205,5 km/h at 6500 rpm
Short 12/48 = 221,3 km/h at 6500 rpm
Short 14/54 = 229,5 km/h at 6500 rpm
Basic 12/59 = 192,9 km/h at 6500 rpm
Basic 12/57 = 199,6 km/h at 6500 rpm
Basic 13/56 = 220,1 km/h at 6500 rpm
Basic 12/48 = 237,1 km/h at 6500 rpm
Basic 14/54 = 245,9 km/h at 6500 rpm
The Complete Full Sequential Mitsubishi Gearbox

The Complete Full Sequential Mitsubishi Gearbox

The Full Sequential Gearbox Kit Mitsubishi without Bell housing

The Full Sequential Gearbox Kit Mitsubishi without Bell housing

The Disassaembled Full Sequential Gearbox Kit Mitsubishi

The Disassaembled Full Sequential Gearbox Kit Mitsubishi

The disassembled Full Sequential Gearbox Kit Mitsubishi

The disassembled Full Sequential Gearbox Kit Mitsubishi

The Complete Sequential Gearbox without Rear Case

The Complete Sequential Gearbox without Rear Case

The Detail of The Shafts

The Detail of The Shafts

The complete EVO gearbox with optionally coloured holder and plated bolts

The complete EVO gearbox with optionally coloured holder and plated bolts

The complete EVO gearbox with optionally coloured holder and plated bolts - rear view

The complete EVO gearbox with optionally coloured holder and plated bolts - rear view

The complete EVO gearbox with optionally coloured holder and plated bolts - side view

The complete EVO gearbox with optionally coloured holder and plated bolts - side view

The complete EVO gearbox with optionally coloured holder and plated bolts - from above

The complete EVO gearbox with optionally coloured holder and plated bolts - from above

The complete EVO gearbox with optionally coloured holder and plated bolts - detail of shafts

The complete EVO gearbox with optionally coloured holder and plated bolts - detail of shafts

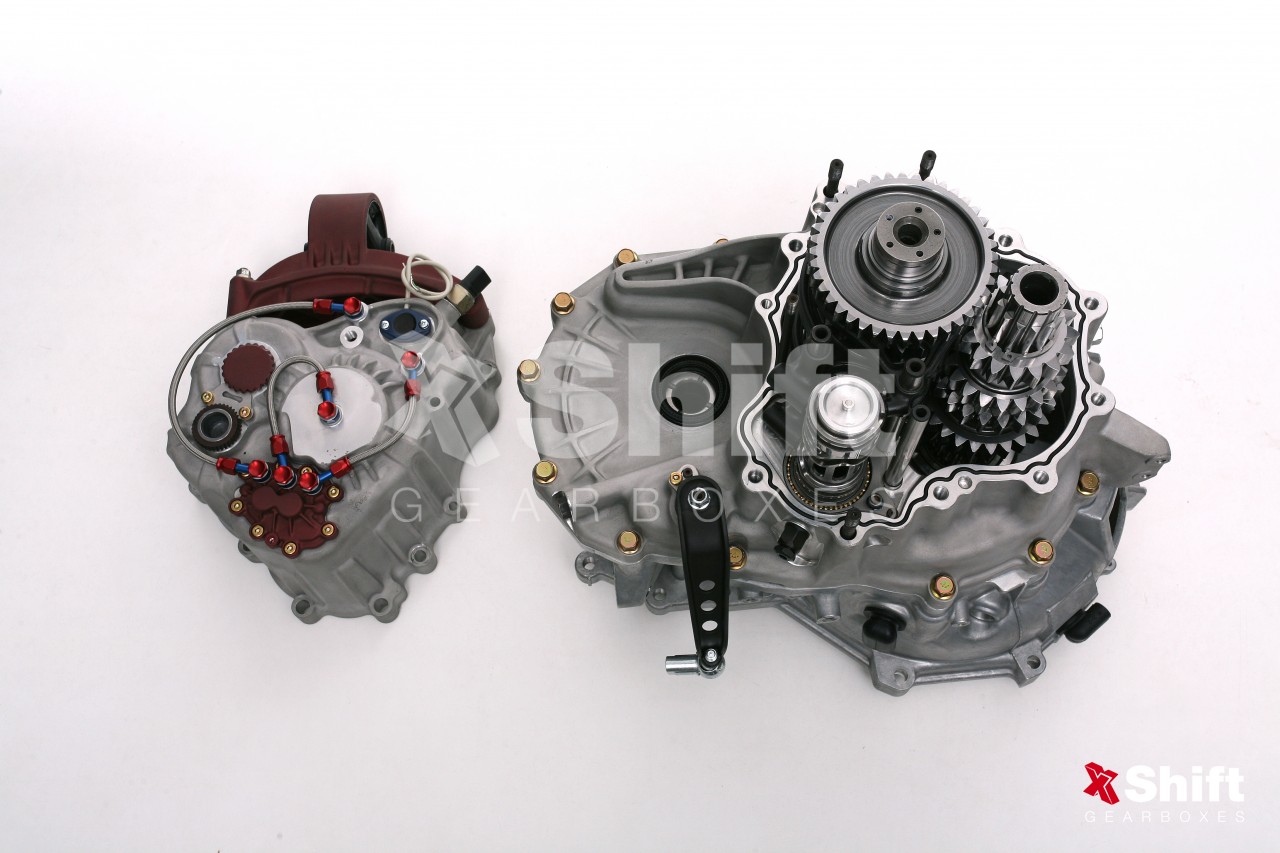

The complete EVO gearbox with optionally coloured holder and plated bolts - detail of shafts and rear case

The complete EVO gearbox with optionally coloured holder and plated bolts - detail of shafts and rear case

The complete EVO gearbox with optionally coloured holder and plated bolts - from above

The complete EVO gearbox with optionally coloured holder and plated bolts - from above

Plně sekvenční kit pro Mitsubishi

Evo 4 - 9, Evo X, 6 speed kit obsahuje:

  • Kompletní sekvenční mechanismus
  • Zadní a střední obal
  • Stálý převod
  • Hnací a hnanou hřídel
  • Hřídele jsou již osazeny koly, jádry, přesuvníky, oběžnými kroužky, ložisky atd.
  • Řadící vidličky
  • Řadící tyče
  • Kompletní sadu potřebných ložisek
  • Interní olejové čerpadlo se vstupy a výstupy
  • Vstup a výstup pro hydrauliku
  • Snímač polohy řadícího válce
  • Držák silentbloku
  • Interní hydraulický řadící píst - na vyžádání

Řadící páka

Tato páka pasuje pro jakoukoliv aplikaci, kde nemusí být "překlápěcí" páka. Tzn. při zatlačení dopředu se podřazuje, při zatažení dozadu se řadí nahoru.

  • Navrhnuto pro řazení táhlem - výhoda je pevné spojení s převodovkou oproti nepřesnému řazení lankem
  • Kloubová oka se dodávají s pákou
  • Základna řadící páky se dodává s pákou

Páka obsahuje zabudovaný tenzometr, který má analogový výstup 0-5V pro odpojování zapalování.

Display

  • Velké číslice pro dobrou viditelnost
  • Světelné čidlo s automatickým stmívačem
  • Přijímá digitální, PWM nebo analogový vstup
  • Napájen 12V
  • Programovatelných až 9 rychlstních stupňů, neutrál a revers
  • Upevňovací šrouby
  • K displeji se může dodat i kabeláž
  • Univerzální aplikace
  • Rozměry 60x90x25mm

Sekvenční homologovaná závodní převodovka Mitsubishi Evo 4 - 9 and Evo X, 6 speed skupina R4/N4
